22. Лазерный резак

Статус: активный

Допиливание китайского лазерного резака до состояния, пригодного к использованию.

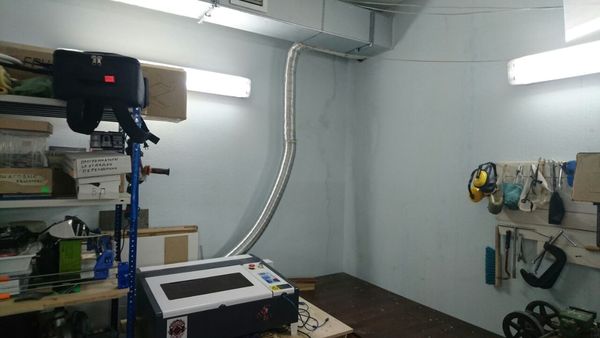

Имеется китайский лазерный резак, принадлежащий одному из участников.

07.03.17 - заболел сгорела лампа параметры БП не зажигают лампу, нужно выяснить почему.
04.09.17 - выздоровел. В ПБ сгорел выходной умножитель, поменяли отюстировали.

Родной софт к нему — китайский, в виде плагина к Corel, требует аппаратного USB-ключа, определённой версии Corel, не умеет полутоновую гравировку, гравировку и резку одним заданием и т.д. В самом резаке управление мощностью лазера отделено от основной управляющей платы, из-за чего интенсивностью лазера невозможно управлять программно.

Цель:

поменять плату управления, сохранив все имеющиеся возможности и добавив новых, чтобы можно было использовать из любой ОС без лишних плясок.

Что сделали:

Что нужно сделать:

  1. Программное управление мощностью лазера: отключить оригинальную плату, подключить выход PWM от RAMPS на вход блока питания лазера.
  2. Научить VisiCut работать с этой прошивкой или найти другое аналогичное кроссплатформенное ПО.
  3. Сделать плату смены "мозгов" для удобного переключения между оргинальным и проапгрэдженым вариантом.
  4. Отладить работу с растрами, в том числе полутоновыми.
  5. Научить работе с сетью: либо напрямую через wi-fi (прошивка умеет работать с модулями типа ESP8266), либо установив отдельный принт-сервер (на RPi или аналогичной плате) с управлением через веб-интерфейс.
  6. Приладить управление высотой стола (механизм есть, но ручной).
  7. Заменить стол на сотовый
  8. Возможно, заменить прошивку на более подходящую
  9. Возможно, заменить плату управления на более быструю

Нюансы и проблемы:

Микрошаг — 1/2 (19.685 шагов на миллиметр) обеспечивает разрешение до 500 DPI.
Скорость X/Y - 20000 мм/мин
Ноль - левый нижный угол (так же как в inscape)
Home - левый верхний угол (там концевики, после выполнения job-а уезжать в 0:400 чтобы не мешать)

Workflow:

  1. Настроить VisiCut, добавив наш резак. Настройки приведены в конце страницы.
  2. Переключить резак на RAMPS
  3. Подготовить файл, например, в Inkscape
  4. Загрузить его в VisiCut
  5. Почитать мануал VisiCut, настроить параметры резки/гравировки (обратите внимание, что скорость задаётся в процентах!)
  6. Запустить и наслаждаться

Видео инструкция:

Laser

Полезные ссылки:

Настройки лазеркаттера в VisiCut:

Origin Bottom Left true
Upload method Serial
Baud Rate (Serial) 115200
Laserbed width 400.0
Laserbed height 400.0
COM Port auto
Flip X Axis false
Flip Y Axis true
Seconds to wait for board reset (Serial) 5
Max speed (in mm/min) 20000.0
S value for 100% laser power 1000.0
Force laser off during G0 moves false
Pre-Job GCode (comma separated) G21,G90,M4
Post-Job GCode (comma separated) M5,G0 X0 Y400
Supported DPI (comma separated) 50,100,200
Milliseconds to wait for response 30000
Path to save exported gcode
Use bidirectional rastering true
Extra padding at ends of raster scanlines (mm) 5.0
Automatically home laser cutter true

Собрано денег: 31.0 BYN
