40. Гитара с Axoloti Core внутри

Статус: активный

Засовываем в гитару аудио-компьютер Axoloti Core, дабы возможности издеваться над её звуком (и очень удобно этим управлять) выросли безгранично.

Photo 2019 11 04 16 11 47
Что это?
Это будет гитара с цифровым блоком внутри. Всё архаичное управление (5-позиционный тумблер подключает разные комбинации датчиков и три потенциометра крутят громкость и немножко тембр) подменяется на цифровое (5-позиционный тумблер переключает что-то в залитом скетче и три бесконечных энкодера с нажатием управляют чем-то в скетче). Левый и правый аудиовходы Axoloti Core будут принимать сигналы с двух сингловых датчиков (neck и middle), левый аудиовыход пойдёт на выходной джек, правый аудиовыход пойдёт на сустейнер, который встанет на место бриджевого датчика. Питание Axoloti будет брать от пауэрбанка, который встанет в стратовский отсек для пружин. Ещё там же под пластиком должен встать акселерометр. Можно будет управлять какими-то параметрами эффектов махая гитарой!

Зачем это?
В консервативной истории гитарного саунда, один FX-блок всегда лежит на полу, включается обязательно ногой, обязательно на довольно длинный участок песни (куплет/припев). А что если мы существенно сократим допуск по времени у ланча FX-ов? Сделаем так, чтобы в такте было 7 нот и 3 включения-выключения FX-ов. Чтобы каждый FX вообще игрался как нота.

В общем я таки хочу привнести в гитарный саунд некоторые парадигмы (и возможности), которые я подсмотрел в мире модульных синтезаторов. В данный момент уже куплен Axoloti Core, уже есть пожертвованные добрыми людьми под распил АЖ ДВЕ донорские гитары. А там где аксолоти, там считай что у тебя есть целый модульный синтезатор.

Чтобы хоть как-то проиллюстрировать идею было записано вот это видео. Тыкаем в нарисованные на бумаге кнопочки, а потом редактируем звуковую дорожку.


Что уже сделано?

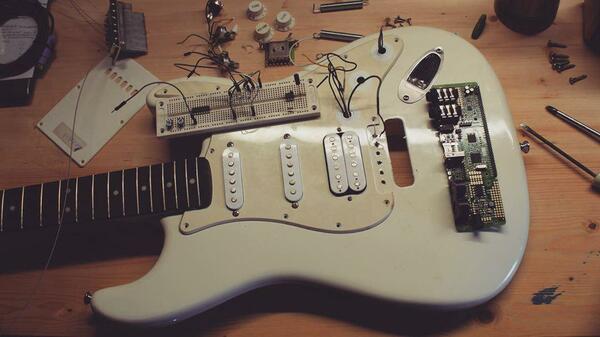

Вывели всё наружу, подпаяли пины, прикрутили фанеру для прототипирования, уже с бредбордой, тремя энкодерами, 5п-свичем контактами наружу, и можно уже дебажить.


Что ещё нужно сделать?
Всё. В частности:
1. Как-то надо сделать входные буфферы для датчиков. Пассивные (а это значит высокоомные) датчики требуют согласования сопротивлений. И это надо каким-то образом умудриться запитать от 5 вольт (все гуглимые схемы обычно под 9 вольт).
2. Как-то намотать драйвер сустейнера и сделать его обвязку
3. Прикрутить акселерометр!
4. Когда это всё заработает, надо будет это запихнуть в не очень большое пространство внутри гитары. В идеале если компоненты не будут друг на друга наводки давать.

Собрано денег: 0.0 BYN
