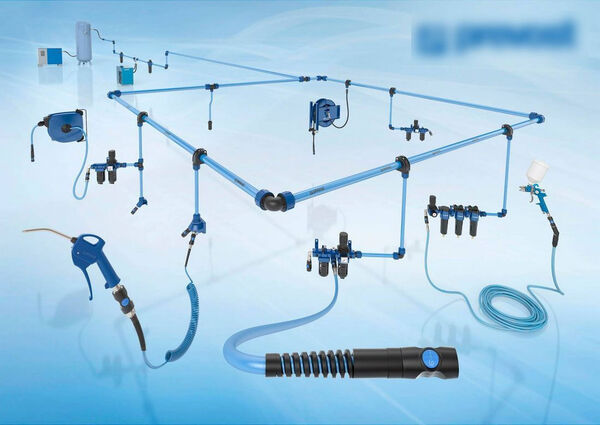

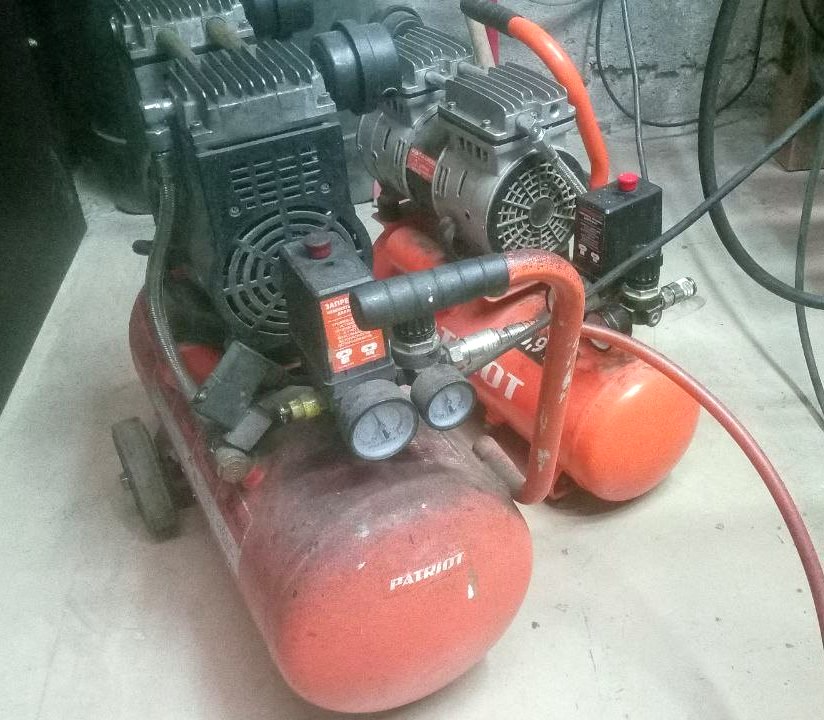

В нашей мастерской становится всё больше компрессоров, и это не может не радовать! Однако всегда хочется большего, но на каждое рабочее место по компрессору не поставишь, а перетаскивать каждый раз лениво. Идея пневмолинии не нова и достаточно заманчива. Тем более, что она требует не так много ресурсов. Суть заключается в том, что один или несколько компрессоров с ресиверами устанавливаются в одном месте, где минимально мешают гудением. Воздух под давлением разводится по трубам к каждому рабочему месту, где он необходим.
Цель проекта: подвести воздух под давлением к каждому рабочему месту, где он нужен.

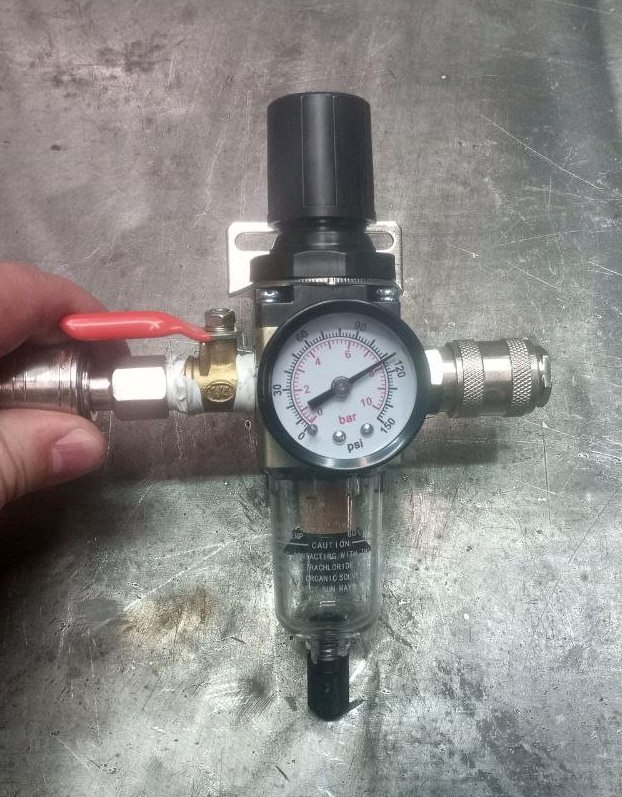

Оборудовать соответствующие точки подключения.

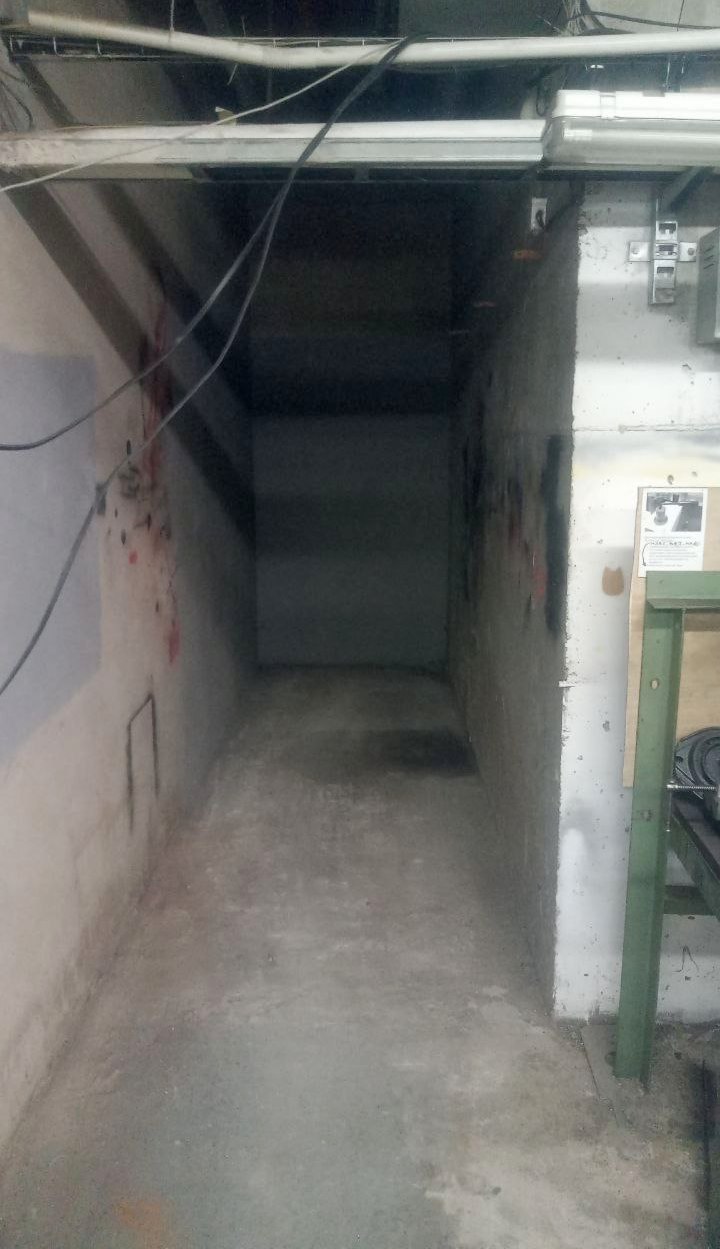

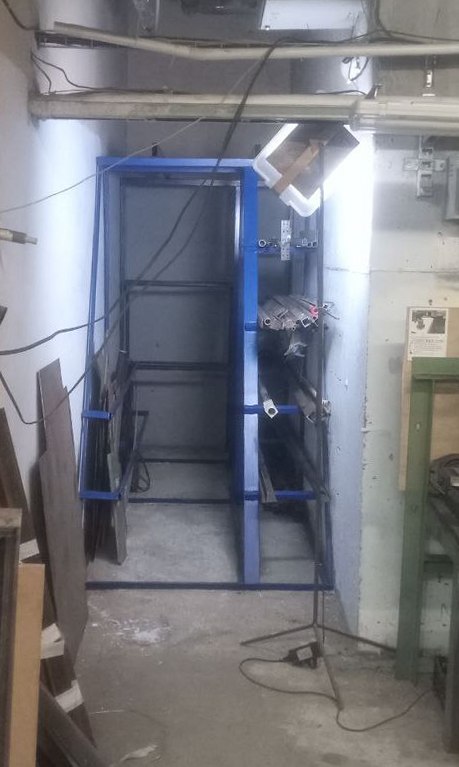

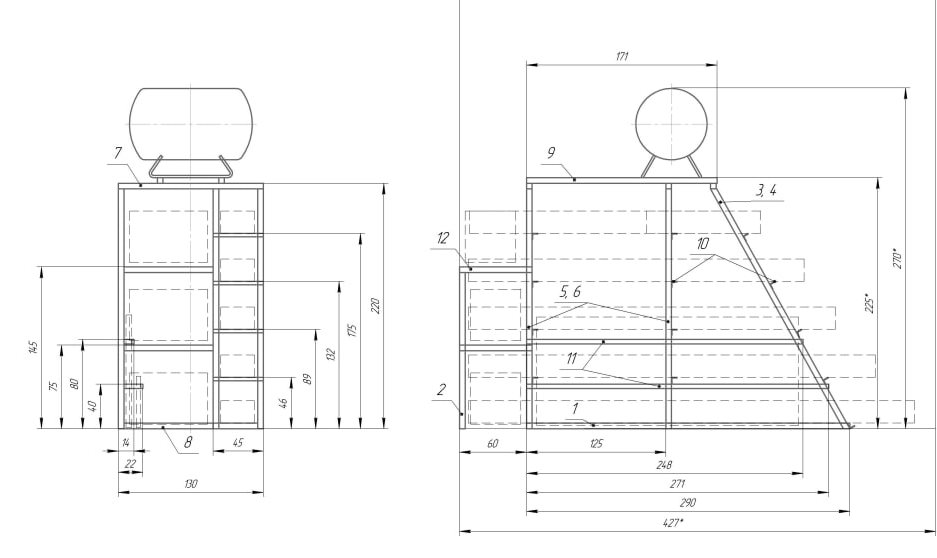

Оборудовать угол с мощным компрессором и большим ресивером.
Решение задачи предлагается начать очень издалека, а именно с того, чтобы завести в нашу мастерскую полноценные 380 В (3 фазы).
После предварительного обсуждения пришли к тому, что для этого нужен план электрики.
Одновременно попробуем сделать план пневмолинии.
План работ:
1. Требования + проект электроснабжения 380 В + смета.
2. Требования + проект пневмолинии + смета.
3. Совместная проработка проектов.
4. Сбор средств, подготовка места, закупка комплектующих.
5. Монтаж линий и оборудования, запуск.
6. Отметить новый 2026 год запуском пневмолинии.
Предварительная стоимость: от 3000 до 9000 р.
№ | Рабочее место | Максимальный расход, м3/сутки |
1 | Красный разер | 36,0 |
2 | Желтый лазер | 4,5 |
3 | Покраска | 10,5 |
4 | Мотозона | 12,0 |
5 | Слесарка Якова | 9,0 |
6 | Станки ЧПУ | 9,0 |
7 | Тоакрный и фрезерный станки | 6,0 |
8 | Столярка верстак | 6,0 |
9 | Столярка (токарник) | 3,0 |
Срок окончания: 31.12.2025.
28.01.25: Начало работы над проектом. Средств для финансирования проекта в ХС нет, поэтому придется сильно ограничить планы на 2025 год.
Сейчас ОЧЕНЬ НУЖНЫ:
+ 1. Ресивер для компрессора от 150 до 500 л, либо 4 баллона по 50 л
2. Хороший исправный компрессор от 500 л/мин мощностью от 2,2 до 4,5 кВт.

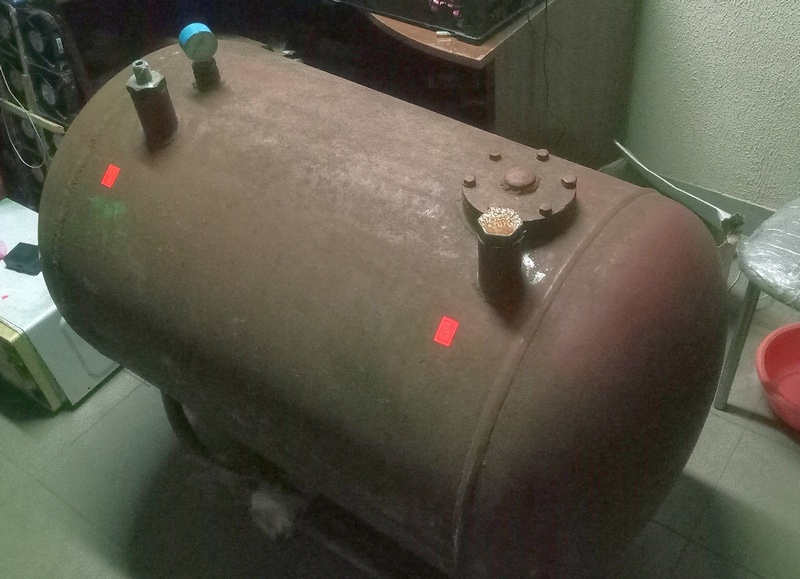

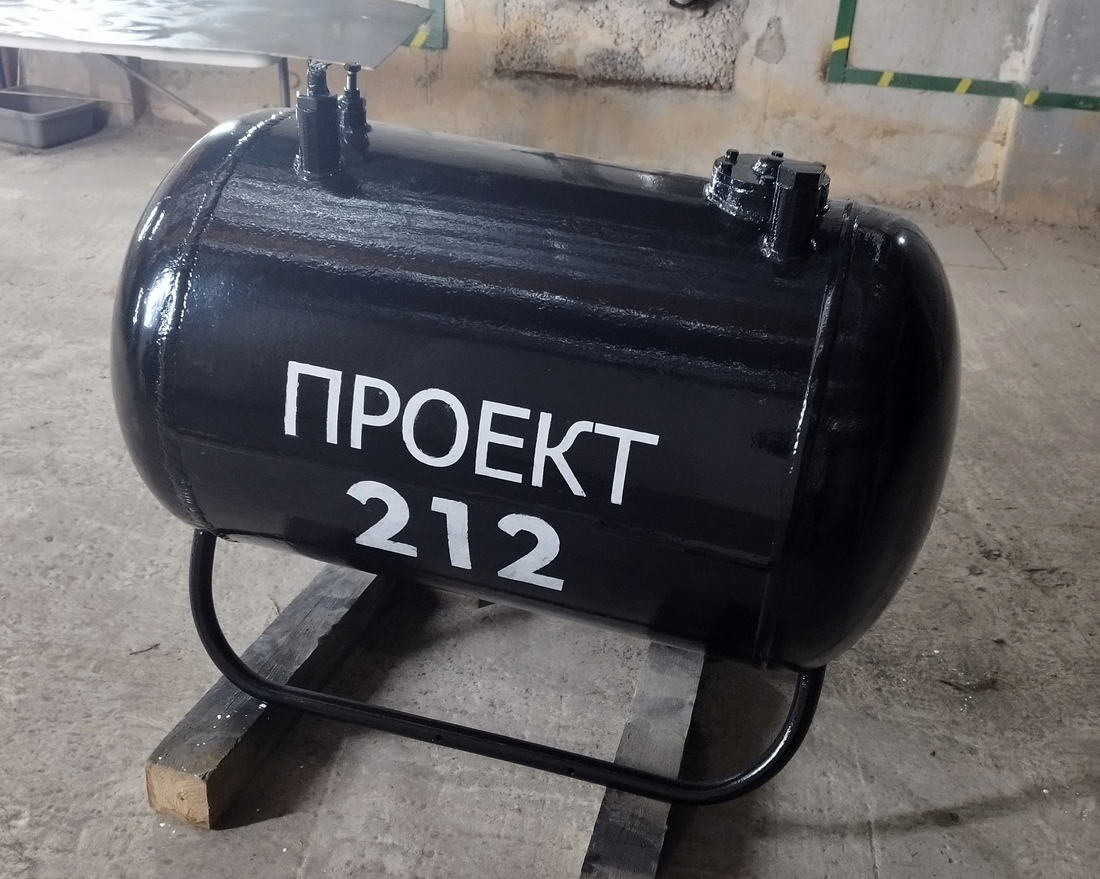

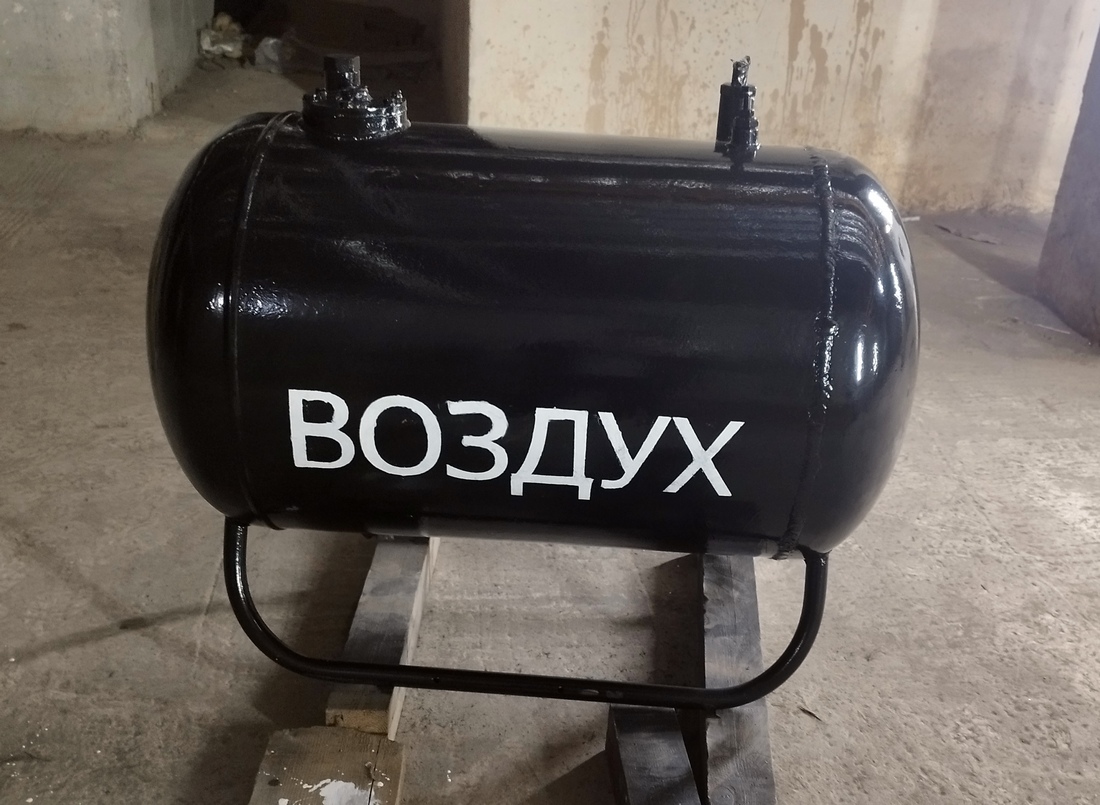

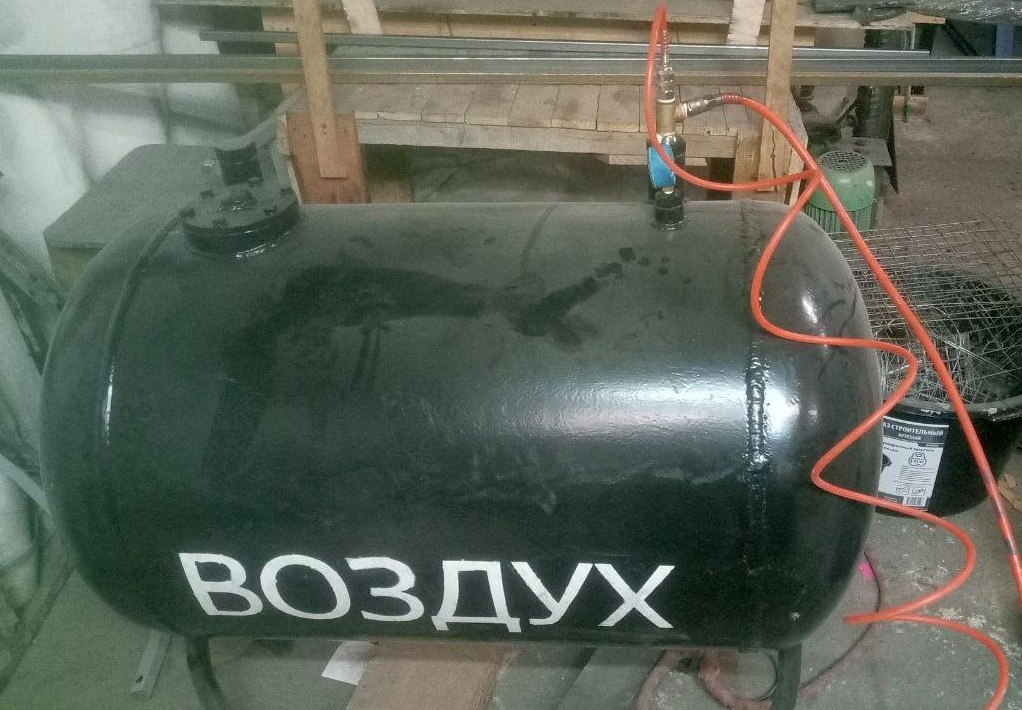

14.03.25 Привезли ресивер на 300л.
Спасибо за помощь Владимиру П., Максиму Ц. и тому парню, который "удачно" зашел в ХС в гости!
Ответственный: Александр Новосёлов (212) +375 (25) 512-40-21
Можно поддержать проект через ЕРИП > Благотворительность, общественные объединения > Научные, Технические, Профессиональные > Мастерская ИТТ -hackerspace.by > Благотворительный взнос > Номер проекта 51
